FMX-42a
4通道外景录音,影视录音用调音台

Prev

next

特徴

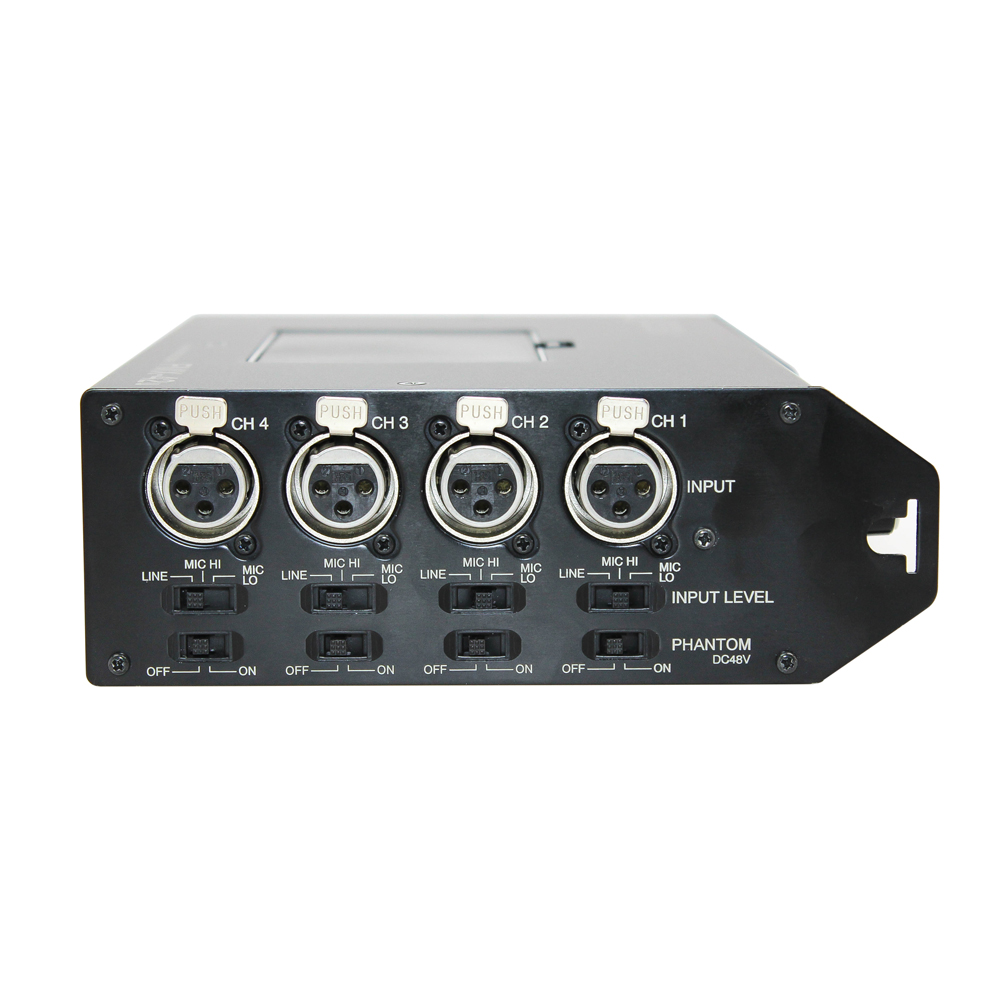

4个平衡式XLR输入及话筒输入,支持各线路的独立切换

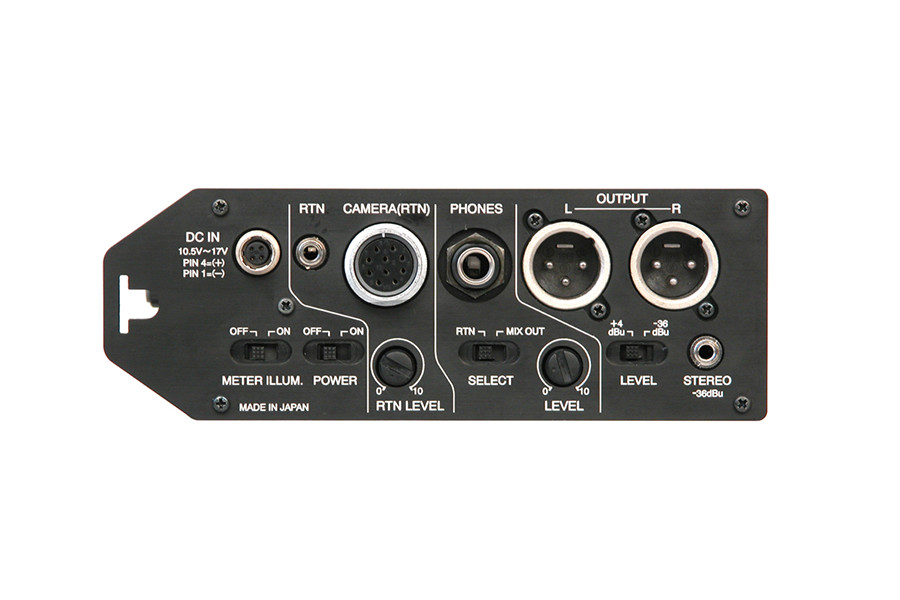

2个平衡式XLR输出,3.5毫米立体声迷你插孔,6.3毫米立体声监视器输出插头

平衡输出上,设有+4dBu 标准的线路/话筒切换开关

48V幻像电源,附带独立的ON/OFF开关

输入信号在100Hz以下自动通过低截止滤波器进行处理,附有开关

输入振幅限制表示,输出峰值的准确提示,可调整的限幅器阀值

1KHz标准音频调节功能,VU测量照明功能

6节5号电池或12V外部电源的两种供电

10芯插孔提供支持平衡线路L/R输出和平衡耳机L/R输入与摄像机可实现一线对接,从摄像机上直接获得输出信号

满足平衡路线L/R输出与XLR平衡线路的同时输出,不平衡监听输出与L/R输入都带有控制选择功能,也可以通过ø3.5立体声小型插孔进行输入

耳机监听电路可以满足线路输出信号和监听输出信号双向选择,并配有调节开关

VU测量的连接可以选择与耳机监听输出联动,控制线路输出的部分在机身内部设有固定开关

仕様

输入部分 平衡输入 XLR-3针(母)×4(CH 1,CH 2,CH 3,CH 4)
输入电平
电缆输入         +4dBu(最大输入 +26dBu以上)20KΩ
话筒1输入 -30 dBu(最大输入 +4dBu以上)2KΩ
话筒2输入 -55dBu(最大输入 -15dBu以上)2KΩ
低切滤波器 100Hz,6dB/oct
输出部分 平衡输出 XLR-3针(公)×2
非平衡输出 ø3.5立体声小型插孔
监听输出 ø6.3立体声标准插孔
平衡输出&监听输入 Hirose10针(母)
监听输入 ø3.5立体声小孔

标准输出电平
平衡输出 +4dBu(负荷10KΩ以上)/-2dBu(负荷600Ω)
非平衡输出 - 36dBu(负荷10KΩ以上)

最大输出电平
平衡输出 +20dBu(负荷10KΩ)/+13dBu(负荷600Ω)
非平衡输出 - 20dBu(负荷10KΩ)
监听输出 +1dBu(负荷32Ω,推荐负荷16~100Ω)
监听输入电平/阻抗 -20~+20dBu/11kΩ
综合特性 频率响应特性(平衡输出/非平衡输出) 20~30000Hz(+0/-2dB)
频率响应特性(耳机监听出力) 30~30000Hz(+0/-3dB)
噪声电平(平衡输出) -120dBu (A加权,输入换算值)
失真 (T.H.D) 0.005%以下(1KHz,+19dBu输入时)
外部电源输出电压 48±4V
内设音源频率值 1KHz

供电 6节5号电池/外部输入DC10.5~17V标准4针(母)
消耗电流 200mA
电池连续使用时间 约9小时 (常温时碱性干电池)
外形尺寸 W220× D160× H56mm (不含突出物)
重量 约1.4Kg(不含电池)
标准配件 专用工具包
